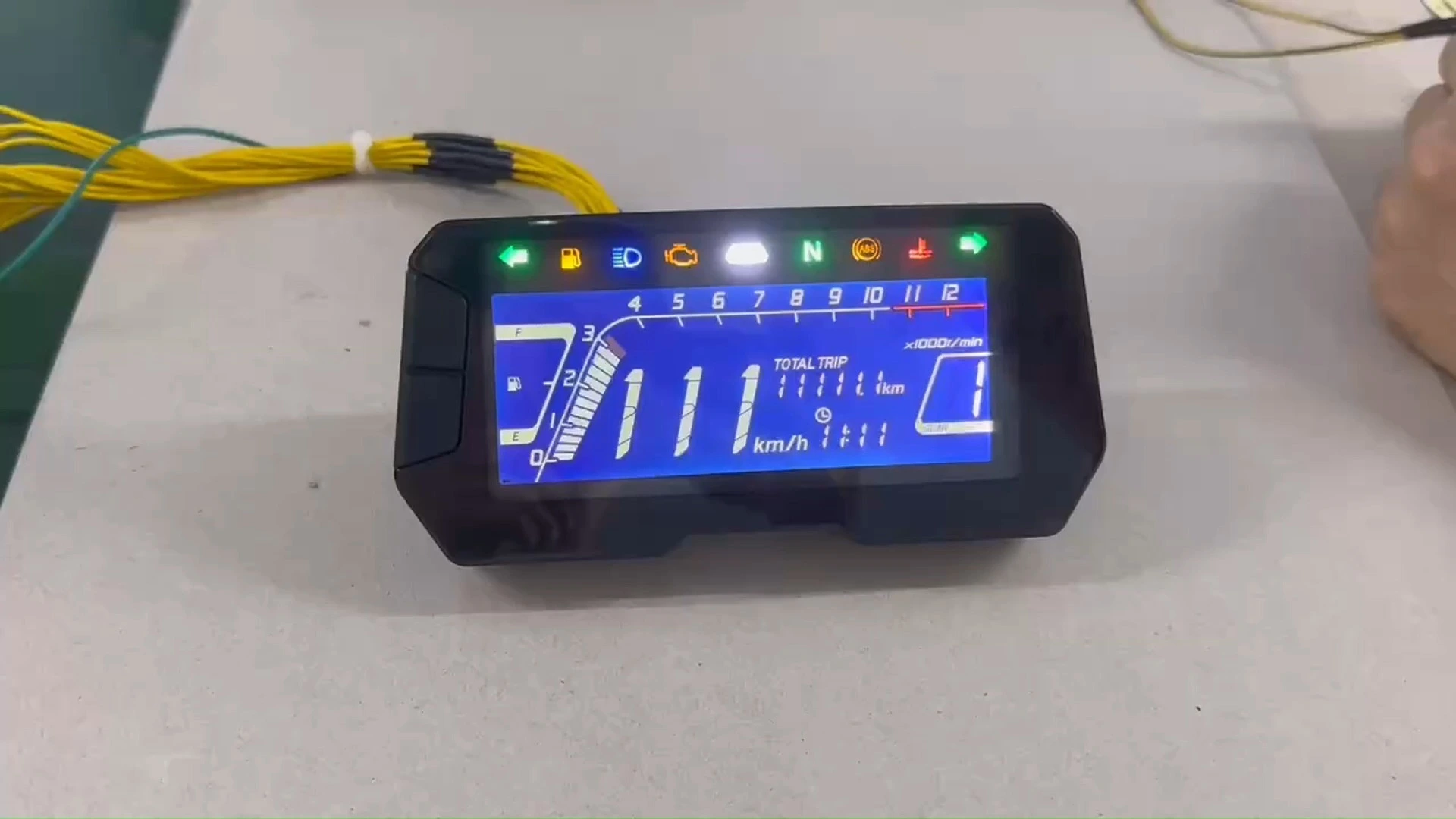

لوحة عدادات رقمية عالمية للدراجات النارية لهوندا CB125R
نظام عدادات رقمي متطور مصمم خصيصًا لدراجات هوندا CB125R النارية، يتميز بعرض بيانات شامل مع قياسات دقيقة وأداء موثوق به لتجربة قيادة مثالية.
الموديلات المتوافقة: هوندا CB150R، CB300R (2017-2025)، هوندا CRF 300 L، هوندا CRF300LS، هوندا نوفا XRE300 XRE 300 صحارى، هوندا CRF 250 رالي، هوندا SP 160خطوات التثبيت
الخطوة الأولى: تأكد من فصل التيار الكهربائي بالكامل لأسباب تتعلق بالسلامة.
الخطوة الثانية: تحديد موقع موصل أسلاك لوحة القيادة الأصلية.
الخطوة 3: قم بتوصيل الأسلاك باتباع تعليمات الرسم التخطيطي.
الخطوة الرابعة: اختبار الشاشة مع توصيل الطاقة.
الخطوة 5: التحقق من جميع وظائف المؤشر.
الخطوة السادسة: أكمل التثبيت مع التحقق.
ضبط الزر
◎ السرعة: السرعة القصوى المعروضة هي 199 كم/ساعة.
◎ عداد المسافات: يمكن أن يعرض إجمالي المسافة المقطوعة (ODO) حتى 999,999 كم، بينما يمكن أن يعرض مسافة الرحلة (TRIP) حتى 999.9 كم.
◎ مستوى الوقود: يعرض مقياس وقود مكون من 6 أجزاء، مع وميض جزء واحد عند انخفاض مستوى الوقود.
◎ RPM: الحد الأقصى لعدد دورات المحرك في الدقيقة هو 13000 دورة في الدقيقة.
◎ أضواء المؤشر:
الانعطاف يسارًا: أخضر
الانعطاف يميناً: أخضر
الضوء العالي: أزرق
محايد: أخضر
تحذير RPM: أبيض
نظام حقن الوقود الإلكتروني (EFI): أصفر
ABS: أصفر
تحذير بشأن الوقود: أصفر
ضبط الزر
تحذير بشأن درجة حرارة الماء: أحمر
◎ وضعية التروس: يعرض وضعيات التروس من 1 إلى 6.
◎ الإضاءة الخلفية: إضاءة خلفية لشاشة LCD باللون الأبيض.
◎ أزرار:
الزر العلوي: K1
الزر السفلي:K2
تعديل الرحلة: اضغط ضغطة قصيرة على K2.
إعادة ضبط الرحلة: في وضع الرحلة، اضغط مطولاً على زر K2.
التحويل بين النظام المتري والإمبراطوري: في وضع حساب المسافة المقطوعة، اضغط مطولاً على زر K2.
◎ تعديل التوقيت:
اضغط مطولاً على زر K1 ← سيبدأ مؤشر الساعة بالوميض ← اضغط ضغطة قصيرة على زر K1 للضبط.
اضغط مطولاً على زر K1 مرة أخرى ← ستبدأ الدقائق بالوميض ← اضغط ضغطة قصيرة على زر K1 للتعديل.
اضغط مطولاً أو لا تقم بأي عملية لمدة 10 ثوانٍ للخروج.
ضبط الزر
◎ إعدادات المعلمات:
اضغط مطولاً على زر K2 وقم بتشغيل IGN للدخول إلى واجهة إعداد المعلمات.
اضغط مطولاً على زر K2 للانتقال إلى واجهة الإعدادات التالية.
اضغط لفترة وجيزة على زر K1 لضبط القيم.
تسلسل ضبط المعلمات هو: خانة الآلاف من محيط الإطار؛ خانة المئات من محيط الإطار؛ خانة العشرات من محيط الإطار؛ خانة الآحاد من محيط الإطار؛ عدد العدادات؛ عدد دورات المحرك في الدقيقة؛ عدد خطوط مستوى الوقود؛ خروج؛
احتياطات
1. تجنب أخطاء التوصيلات الكهربائية باستشارة فني ميكانيكي محترف.
٢. التوصية الثانية: يتم اختبار المنتجات قبل الشحن. تحقق من التوصيلات أولاً في حال وجود أي مشاكل. تواصل مع خدمة ما بعد البيع في حال وجود منتجات معيبة.
