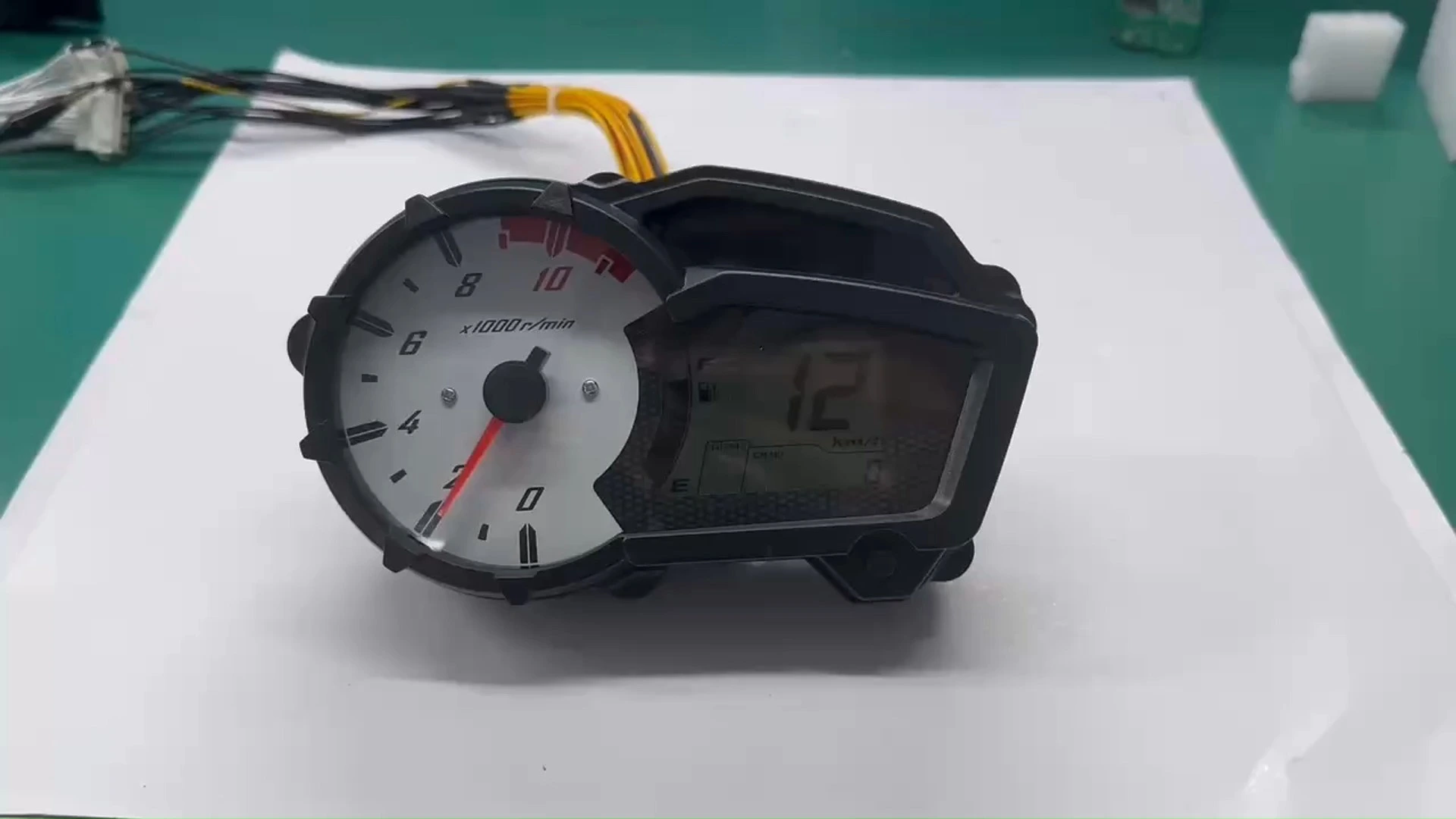

نظام لوحة تحكم رقمية شاملة مصمم خصيصًا لدراجات ياماها فايزر 150 النارية، ويتميز بتقنية عرض متقدمة مع مناطق وظيفية متعددة لعرض بيانات القيادة على النحو الأمثل ومراقبة النظام.
الموديلات المتوافقة: YS125، XTZ150، XTZ150 كروسرخطوات التثبيت
الطريقة الأولى: تأكد من إيقاف تشغيل طاقة الدراجة النارية تمامًا لضمان سلامة التركيب.
الطريقة الثانية: تحديد موقع واجهة توصيل أسلاك لوحة القيادة الأصلية وفصلها.
الطريقة الثالثة: قم بتوصيل الأسلاك وفقًا للرسم التخطيطي المرفق (يوصى باستخدام شريط عازل).
الطريقة الرابعة: اختبار الشاشة مع توصيل الأسلاك الأرضية والموجبة.
الطريقة الخامسة: التحقق من جميع الوظائف قبل التركيب النهائي.
الطريقة السادسة: قم بتشغيل الدراجة النارية بعد التركيب للتأكد من التشغيل.
ضبط الزر
◎ السرعة: أقصى سرعة معروضة هي 199 كم/ساعة.
◎ المسافة المقطوعة: الحد الأقصى لعرض إجمالي المسافة المقطوعة (ODO) هو 999,999 كم، والحد الأقصى لعرض مسافة الرحلة (TRIP) هو 999.9 كم.
◎ مستوى الوقود: يعرض مستوى الوقود بستة أجزاء.
◎ RPM:تبلغ أقصى سرعة دوران 11500 دورة في الدقيقة، ويتم تحديدها بواسطة محرك متدرج.
◎ أضواء المؤشر: إشارة الانعطاف لليسار خضراء، إشارة الانعطاف لليمين خضراء، الضوء العالي أزرق، الوضع المحايد أخضر، ضوء ECO أخضر، وحقن الوقود أصفر.
◎ وضعية التروس: يعرض وضعيات التروس من 1 إلى 5.
◎ الإضاءة الخلفية: إضاءة خلفية بيضاء لشاشة LCD.
◎ ضبط الأزرار: في وضع إجمالي المسافة المقطوعة، يؤدي الضغط القصير إلى التبديل بين إجمالي المسافة المقطوعة ومسافة الرحلة؛ في وضع الرحلة، يؤدي الضغط الطويل إلى إعادة ضبط مسافة الرحلة، ويؤدي الضغط القصير إلى التبديل مرة أخرى إلى إجمالي المسافة المقطوعة.
احتياطات
1. لتجنب تلف المنتج بسبب أخطاء التوصيل، استشر فنيًا إذا كنت عديم الخبرة.
٢. يتم اختبار المنتجات قبل الشحن. في حال وجود أي مشاكل، يرجى التحقق من توصيلات الأسلاك أولاً. تواصل مع خدمة ما بعد البيع إذا تبين وجود عيب في اللوحة.
